Beschreibung
Die Überdachungen sind als variables Baukastensystem konzipiert.
Durch die leichte Wölbung des Daches in Längsrichtung wird eine rhythmisierte,
leicht schwebende Silhouette mit durchfliessender Raumentwicklung
erzielt. Die Umgebung, sei es dichte Stadt oder Parklandschaft,
wird dank der Offenheit und Durchblicke stark einbezogen, wodurch
sich die Überdachung mit verschiedensten Umgebungen verbindet.
Konstruktion
Feuerverzinkte Stahlkonstruktion aus 4 Rundrohrstützen Ø 70 mm,
die über geschweisste Stützenköpfe mit den gebogenen Dachträgern
Ø 70 mm sowie Flacheisen selbstaussteifend verschraubt sind. 4 Pfetten
Ø 60 mm, die durch ein gebogenes Randrohr verbunden sind, bilden
die stabile Unterkonstruktion für die gebogene Dacheindeckung. Als
Grund- und Anbaueinheit, ein- oder doppelseitig, passend für maximal
13 Räder einseitig (Radabstand 350 mm) bzw. 22 Räder doppelseitig.
Gefertigt nach CE, EN 1090-1:2009, +A1:2011
Oberfläche / Farbe
Alle Teile sind feuerverzinkt nach DIN EN ISO1461, auf Wunsch mit zusätzlicher Pulverbeschichtung in RAL.
Dacheindeckung
Standardausführung: Stahlwellblech 42 / 160 / 1,00 mm
feuerverzinkt, mit Polyesterbandbeschichtung beidseitig Farbe RAL 9006 Weissaluminium. Im Radius vorgebogen.
Optional: Hohlkammer-Wellplatten aus Polycarbonat schlagzäh,
schwer entflammbar, farblos, Stirnseiten angeschweisst. Mit UV Schutz.
10 Jahre Garantie gegen Alterung. Sehr schöne Lichtverteilung.
Schneelast (sk)
sk (auf dem Boden) standardmäßig 1,25 kN / m2 für ein- und doppelseitige Überdachung. Optional erhöhte Schneelast möglich einseitig bis 4,38 kN / m2 und
doppelseitig bis 3,75 kN / m2. Windlast: Zone 2.
Entwässerung
Frei abtropfend, optional Dachrinne. Je Anbaueinheit gehört eine Dachrinne aus Titanzink mit Fallrohr Ø 60 mm x 2 mm feuerverzinkt zum Lieferumfang, wahlweise ober- bzw. unterirdische Entwässerung.
Rück- / Seitenwand
Folgende Materialien zur Auswahl: Lochblech Alu pulverbeschichtet
in RAL 9007, Holzlamellen in Lärche, Einscheibensicherheitsglas, HPL-Platten.
Fundamente
Einfache Streifen- oder Punktfundamente bzw. Bodenplatte nach
geprüftem Fundamentplan.
Befestigung
Fussplatten werden mittels Verbundanker aus Edelstahl auf bauseitige
Fundamente aufgedübelt, Befestigungsmaterial im Lieferumfang enthalten,
detaillierte Montageanleitung vorhanden.
Zubehör / Optionen
Beleuchtung, Dachrinne, Pulverbeschichtung in RAL, Fahrradparker.
Auch als Fahrradhaus lieferbar.
BWA® bausystem Flachdach: Immaterialgüterrechtsschutz, Design- u. Markenschutz: © BWA bausysteme GmbH – Matthias Bräm (CH) und Markus Wassmer (DE)
Dacheindeckung
Wellblech
Stahlwellblech mit 42 / 160 / 1 mm Profil feuerverzinkt und Polyesterbandbeschichtung in RAL 9006 Weißaluminium.
Transparent
Hohlkammer-Wellplatten, 6 mm stark, aus Polycarbonat. Farblos, extrem
schlagzäh, schwer entflammbar B1, Stirnseiten abgeschweißt. Hagelfest
gemäß Garantieerklärung. Mit UV Schutz, 10 Jahre Garantie gegen
Alterung gemäß Garantieerklärung. Für Schneelasten sk bis 1,25 kN / m2.
Gute Isolierung (kein Tropfwasser) sowie sehr schöne Lichtverteilung.
Wandelemente
Lochblech Aluminium
Aus Lochblechkassetten mit 3 mm Lochdurchmesser und Materialstärke 2 mm. Aluminium pulverbeschichtet in RAL 9007. Andere Farben auf Wunsch möglich.

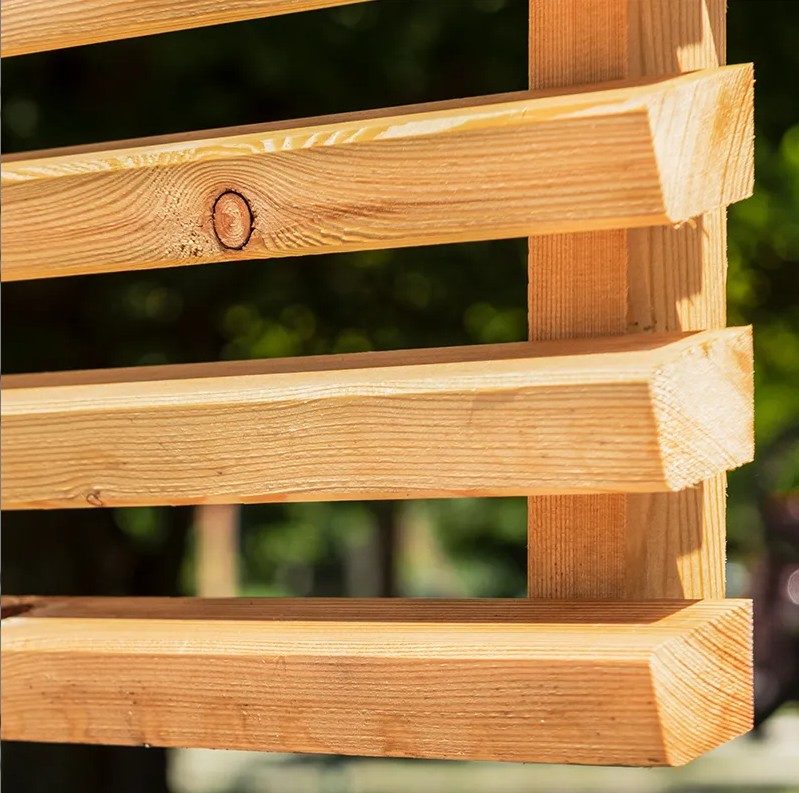

Holzlamellen
Horizontale trapezförmige Lamellen aus Massivholz Lärche. Für Pflanzenbewuchs geeignet.
HPL-Platten
Trespa® Fassadenbautafeln standardmäßig in Unicolours anthracite gray. Befestigung erfolgt über Punkthalterungen aus Edelstahl. Andere Farben auf Wunsch möglich.
Einscheiben-Sicherheitsglas
Glas mit einer Stärke von 8 – 10 mm und polierten Kanten. Befestigung erfolgt über Punkthalterungen aus Edelstahl.
Optional: Gestaltung der Gläser durch keramischen Siebdruck.
Zubehör
Dachentwässerung
Dachrinne stirnseitig aus Titanzink mit Fallrohr Ø 60 mm x 2 mm
feuerverzinkt kompl. vormontiert, inklusive Befestigungsmaterial.
Wahlweise oberirdisch mit verstellbarem Wasserspeier oder unterirdisch mit Abdeckkappe für bauseitige KG-Rohre Ø 80 – 100 mm.
Beleuchtung
Rohrleuchte Durchmesser 60 mm, bruchsicher und druckwasserdicht. 24 V LED, 3660 lm, Betriebsgerät intern. Raumstrahlend, Farbtemperatur weiß 840 / 4000 K. Systemleistung 40 Watt, Länge ca 2000 mm. Schutzart IP 68 20m, Schutzklasse II. Befestigungsschellen aus Kunststoff / Edelstahl. Auch für Durchgangsverdrahtung lieferbar.
Optional als LED mit integriertem Bewegungsmelder.
Schiebetür oder Flügeltür
2-teilige Schiebetüre oder einteilige Flügeltür aus stabiler Rechteckrohr-Konstruktion feuerverzinkt. Durch Laufschienensystem leicht beweglich und geräuscharm (Nylonrollen), Hakenschloss für bauseitigen Profilzylinder vorbereitet. Drückergarnitur aus Edelstahl. Türfüllung wie Seiten-/Rückwand. Optional andere Füllungen z. B. Doppelstabmatten möglich. Abbildung zeigt Türfüllung Trespa® Exterior Aluminiumgrau, mit Sonderwunsch Wölbungsschutz Trespa®.
